钢板烤漆风淋室

作者:美特斯净化 来源:美特斯净化 发布时间:2017-10-07 浏览量:1211

钢板烤漆风淋室

美特斯产品优势

优势一、风淋室采用全钣金加工工艺,激光剪板加工、全自动数控一次成型折弯;设备开孔、切角精确度高,剪板折弯平整度好。板材全部采用SUS304拉丝或镜面不锈钢制作,或冷轧钢板烤漆制作,烤漆工艺采用汽车喷漆加工工艺流程,表面经过酸洗磷化、去油、去锈、喷涂、高温烘烤制作而成。

优势二、PLC控制系统,液晶显示器,内置OTS故障代码显示系统,智能温馨语音提示功能。控制系统可分为手动和自动控制切换,软触点控制开关,键盘带暗锁密码保护,防止员工任意设置。延时照明设置,屏幕保护设置均为智能化、人性化设置。

优势三、风淋室全部电器及电子联锁、闭门器配件均采用国内、国际一流品牌;品牌配件保障风淋室安全、稳定运行。欧宝闭门器,LCJ力士坚电子联锁(中国电锁第一品牌),采用日本欧姆龙光电开关,确保感应装置稳定可靠。

全不锈钢风淋室,智能中文语音温馨提示,欧宝闭门器、双门电子互联锁功能,7寸LED显示控制面板

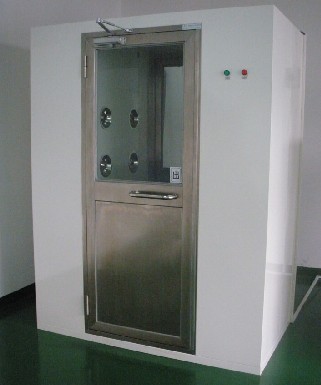

单人钢板烤漆风淋室

外形尺寸:1300宽*1000深*2100高

内部尺寸:800宽*900深*1950高

适用人数:1人/次

特点:

1、钢板箱体,厚度1.2mm

2、双门电子互联锁

3、7寸LED触摸显示控制面板

4、欧宝闭门器国际品牌

5、欧姆龙光电开关、自动感应

6、智能中文语音提示


智能中文语音温馨提示,9寸LED显示控制面板.PLC可编程控制系统

1  PLC可编程控制系统。

2   LED液晶显示。

3   双门电子互锁。

4  软触摸微动按键。

5   吹淋时间0-99秒可调。

6  照明延迟5秒自动熄灭。

7  带OTS故障代码显示。

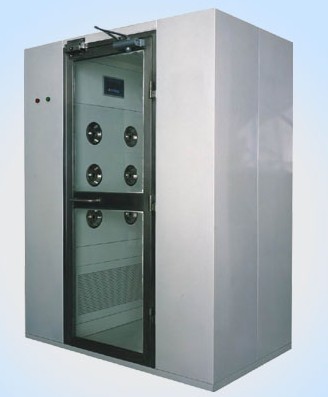

双人钢板烤漆风淋室 :

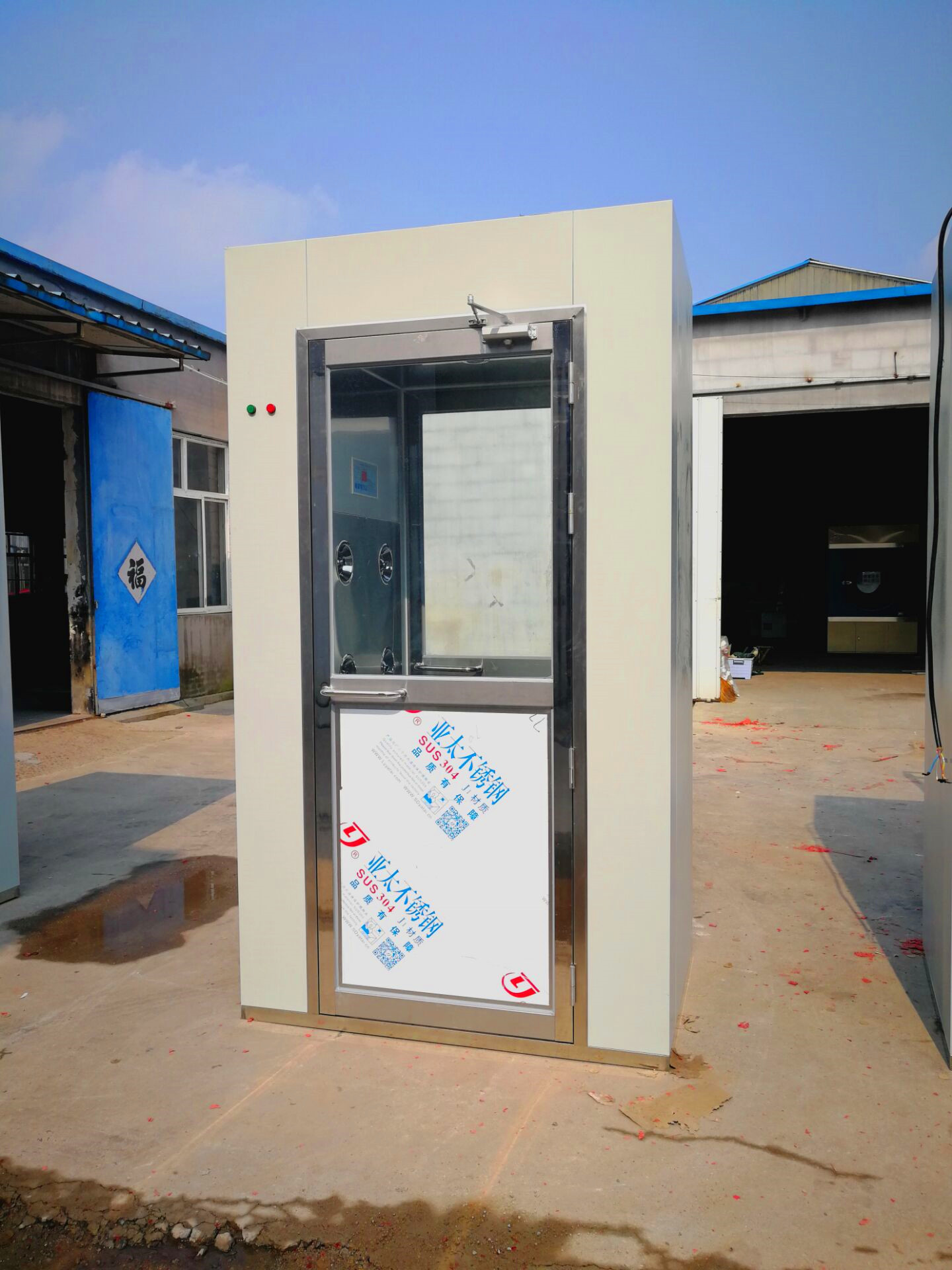

单人钢板烤漆风淋室:

钢板烤漆风淋室原理:

钢板烤漆风淋室内的空气由风机的作用经初效过滤器进入静压箱,经高效空气过滤器过滤后,洁净空气从钢板烤漆风淋室的喷嘴高速喷出,喷嘴角度可调节,可有效地吹除人特或携带物品表面附着的尘埃,吹下的尘埃再回收进入初效空气过滤器,如此循环可以达到风淋的目的。

钢板烤漆风淋室用途

钢板烤漆风淋室是操作人员进入洁净室时使用的人身净化装置。它利用高速洁净气流吹淋除掉进入室内人员身上的污物。其喷嘴可调节,以便有效除去人身上的灰尘,并阻止外界污染进入洁净区域。它也可应用于大件货物的吹淋。

钢板烤漆风淋室特点

1  风淋室采用更合适洁净室原理与要求的本公司专利设计— —外箱体圆弧转角。

2   采用全自动控制运行,双门电子互锁,红外感应自动吹淋,吹淋时双门锁闭。

3   冷板喷塑系列,采用多层酸洗技术,静电无法喷塑处理。

4  风淋室采用全不锈钢制造门、门框、拉手、加厚地台板、风淋喷嘴作为基本配置。

5   采用液晶时间显示,风淋时间可调,并显示已风淋时间。

6  采用阿基米德螺线型设计的送风吹淋系统,超强风速,确保进入风淋室的人员及货物达到彻底除尘的完美效果。

钢板烤漆风淋室适用哪些行业

  1. 电子,光电,新型材料和防静电要求高的行业

  2. 食品包装材料行业,食品干果等车间不潮湿的食品企业

  3. 印刷行业,医药包装

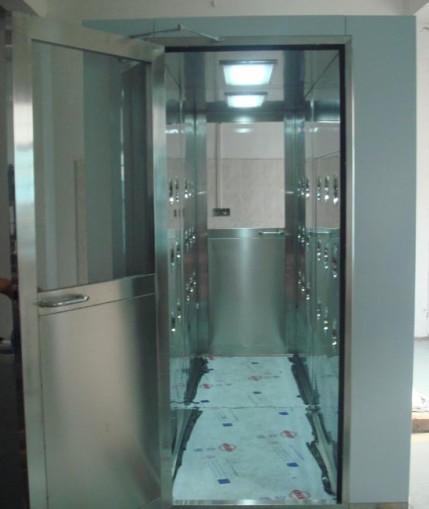

钢板烤漆双人风淋室技术参数

型号:MTS-A3-2F2

外型尺寸(W*D*H):1400mm*1400mm*2100mm;

风淋区尺寸(W*D*H) : 800mm*1300mm*1950mm

                                              详细技术参数配置

序号

项目

技术参数规格

数量

1

箱体

白色箱体,内外1.2mm的冷轧钢板材质,数控折弯,焊接酸洗,静电喷涂而成

  若平方

2

双门体

不锈钢(SUS304),上部带3C认证钢化玻璃视窗;三道3MM厚度不锈钢铰链,保障门结实耐用,门与门框结合平整、牢固、美观,密封性能良好

    2扇

3

闭门器

采用著名品牌”欧宝”闭门器,,数量2只,手动开门,自动关门;

    2套

4

底板

不锈钢304方管+铺304不锈钢底板.1.2mm厚度

    1套

5

离心风机

离心低噪音风机,风量:2000风量/小时;风压1000pa,功率0.55KW/台

    2台

6

风淋喷嘴

360度可旋转式嵌入安装镜面不锈钢喷嘴,左右两侧分布,吹风方向可旋转;

    18个

7

吹淋风速

双侧吹风,25-30m/s,大风速保证吹淋效果;

      /

8

初效过滤器

45%(5um),600*350*10mm,可清洗可更换,主板材直接整体冲孔而成,美观结实,透风量高;

     2个

9

高效过滤器

99.99%(0.3um)过滤效率,规格600*600*120mm,,过滤器与框架以及框架与壁板之间无漏缝

     2个

10

吹淋时间

LED液晶蓝屏显示吹淋时间,(0-99s可调)

       /

11

光电开关

日本欧姆龙(OMRON)光电开关,

     1套

12

控制系统

PLC系统,控制面盘软触点控制开关,智能语音提示功能,LED显示:风淋时间,照明,内外门,内设”急停”按钮。紧急情况下按下按钮,系统断电双门可同时打开

     1套

13

双门电子联锁

风淋时两扇门同时闭锁,时间未到无法打开,保障强制员工吹淋;平时电子互锁,只可打开其中的一扇门;品牌”力士坚 “

     1套

14

照明

嵌入式LED照明灯节能环保;照明带延时功能,即智能温馨又节约能源

     1盏

15

不锈钢拉手

采用对接式不锈钢拉手,坚固耐用

     2把

16

电源

380V 50Hz 3N(可为客户非标私人定制220V,50HZ)

        /

17

功率

1.1Kw

         /

18

重量

约450Kg

        /

19

安全措施

内部安装有”急停“按钮

        /

20

适用人数

2人

       2人

钢板烤漆风淋室如何维护保养
1、定期使用仪器测定设备的各项技术指标,如不符合技术参数要求应及时予以处理。
2、根据实际使用情况,定期将初效空气过滤器中的滤料取下清洗。
3、当发现风速变小时应首先检查初效空气过滤器表面是否发黑,若发黑则说明预过滤器容尘较多,阻力增大,即应拆下初效空气过滤器内的无纺布进行清洗或予以调换。
4、当调换或清洗无纺布后,仍不能提高风速则说明高效空气过滤器已经堵塞,造成阻力增大,则应更换高效空气过滤器。
5、更换高效过滤器时,须拆下喷球板,取出高效过滤器,按照原有高效过滤器的规格型号更换新的高效空气过滤器。安装时应确认高效过滤器上的箭头标记,箭头应指向气流的方向。并确保密封良好,防止渗漏。
6、高效过滤器更换完毕后需确认边框无渗漏现象,并用尘埃粒子计数器进行检测,达到技术指标后方可进行正常工作。
7、定期对电气线路进行检修,如有故障可参照电气原理图进行维修。
8、定期对门进行围护,使电子锁与其锁孔对准,以免锁销卡死。
9、本设备使用温度不得超过50℃,且严禁使用明火。
